一體化污水處理設備內部結構圖
發表時間：2022-05-03

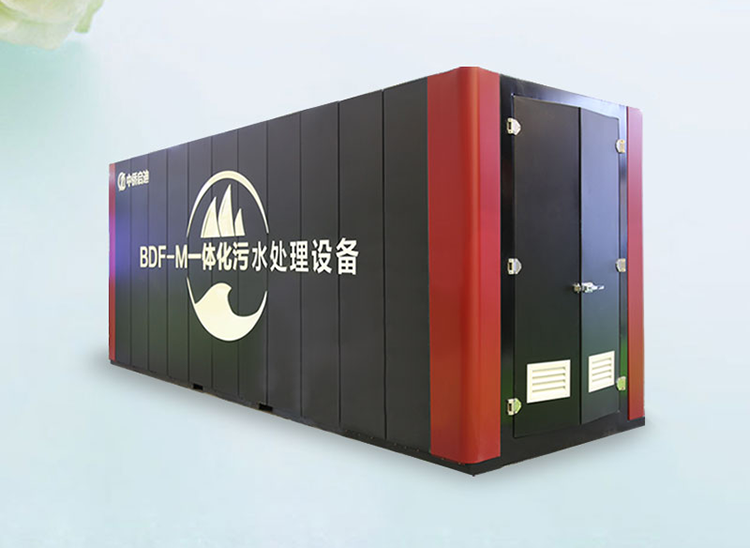

一體化污水處理設備內部結構圖需要按照設備的處理工藝設計，處理工藝不同內部結構也不同，今天給大家介紹一下AO工藝、mbr膜工藝、MBBR工藝、BDF-M一體化設備內部工藝圖及內部結構講解、希望能幫到大家。

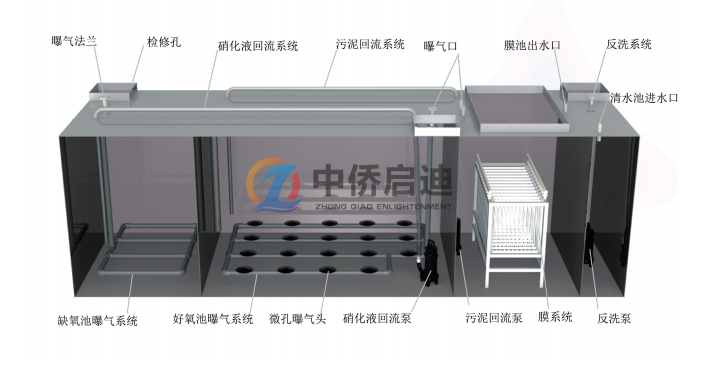

下圖為MBR膜一體化污水處理設備內部結構圖3D演示圖，
膜生物反應器（MBR）工藝是膜分離技術與生物技術有機結合的新型廢水處理技術。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物質截留住，省掉二沉池。活性污泥濃度因此大大提高，水力停留時間（HRT）和污泥停留時間（SRT）可以分別控制，而難降解的物質在反應器中不斷反應、降解。
因此，膜生物反應器（MBR）工藝通過膜分離技術大大強化了生物反應器的功能。與傳統的生物處理方法相比，是目前最有前途的廢水處理新技術之一。

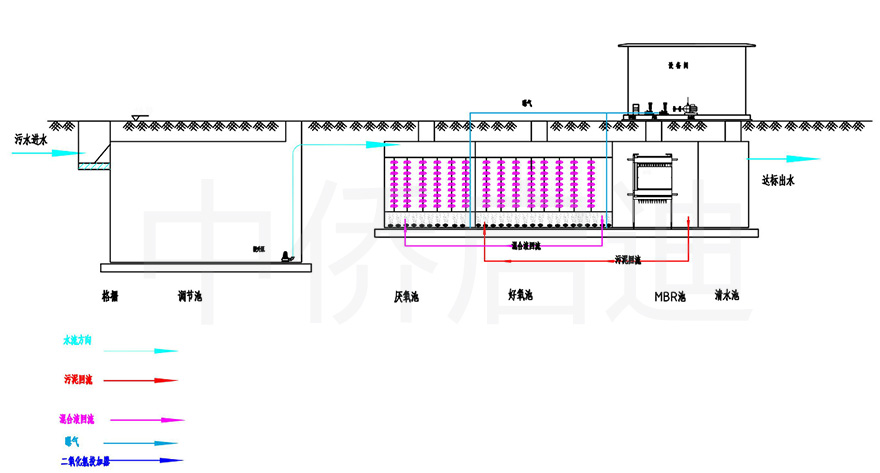

下圖為MBR膜一體化污水處理設備工藝流程圖展示

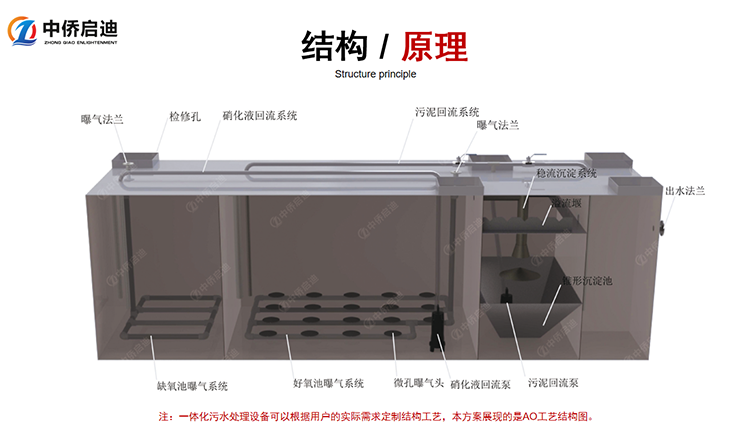

下圖為AO工藝的一體化污水處理設備內部結構3D演示圖
該設備主要用于居住小區(含別墅小區)、高級賓館、醫院、綜合辦公樓和各類公共建筑的生活污水處理，經該設備處理的出水水質，達到國家排放標準。一體化污水處理設備全套設備均可埋設于地下，故亦稱"地埋式生活污水處理設備"。
本公司一體化污水處理設備生活污水處理設備采用國際先進的生物處理工藝，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，占地少，維護方便等優點。我公司也可根據客戶要求同時配套中水回用設備。

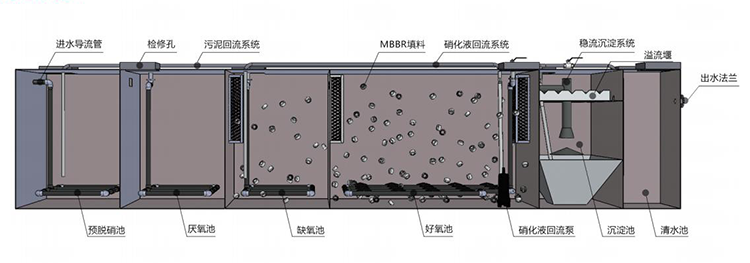

下面為MBBR一體化污水處理設備內部結構圖
MBBR一體化污水處理設備是我公司借鑒歐洲先進的移動床生物膜反應器工藝自主創新研發的一種高效污水處理設備。MBBR工藝原理是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好養菌，這樣使硝化反應和反硝化反應同時存在，從而提高了處理效果。MBBR工藝依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，懸浮填料能與污泥頻繁多次接觸因而被稱為“移動的生物膜”

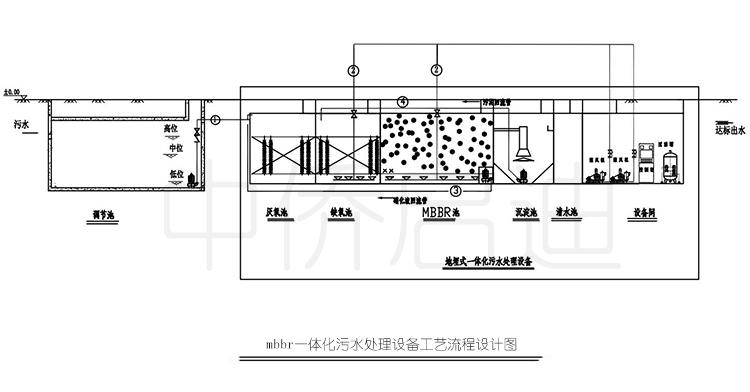

下面為MBBR一體化污水處理設備工藝流程圖
